Zündung MVT Puch Maxi/X30 elektronisch mit Licht (12V)

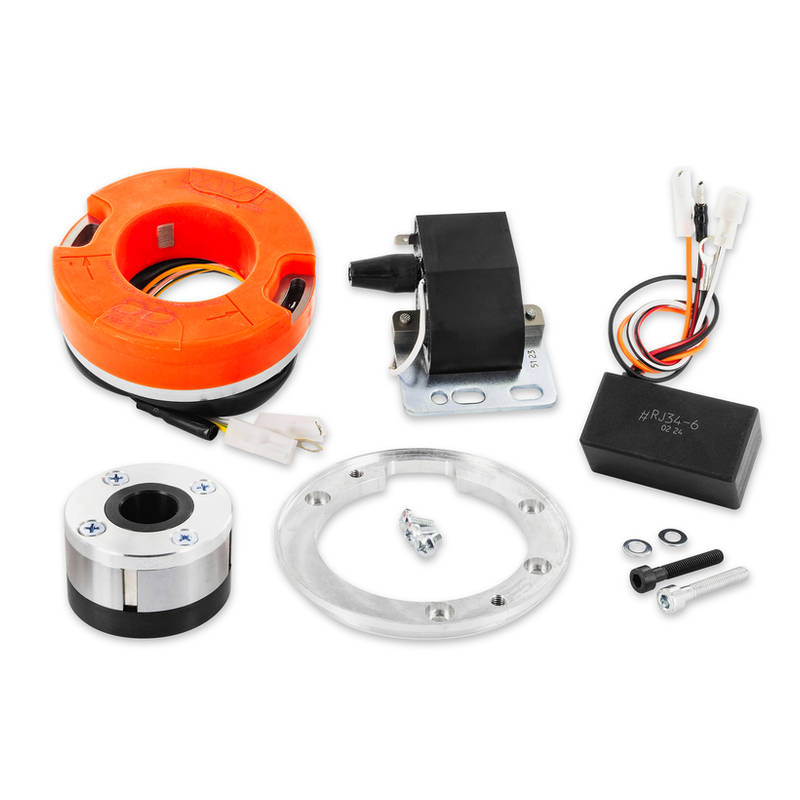

Innenrotorzündung MVT Digital Direct mit 12V Licht und Drehzahlbegrenzer, Puch Maxi – X30 / Sachs

Elekronische Zündung mit 12 Volt Lichtspannung für Puch Motoren (E50). Bei Montage dieser Zündung müssen die 6 Volt Glühlampen durch 12 Volt ersetzt werden. Es wird ein Spannungsregler Art.Nr. 580120 benötigt.

Montage:

Kabel aus Stator:

Kabel rot-schwarz:
Mit CDI Kabel rot-schwarz verbinden

Kabel gelb-grün:
Mit Masse verbinden

Kabel gelb:
Lichtstrom ungeregelt 0-25V. An 1. Stecker des Spannungsreglers Art.Nr. 580120 anhängen.

Kabel weiss:
Ladestrom ungeregelt 0-25 V. An 3. Stecker des Spannungsreglers 580120 anhängen (wird nur für Fahrzeuge mit Batterie benötigt.) Der Licht- und Ladestrom dürfen zusammen 55 W nicht übersteigen.

Kabel aus CDI:

Kabel rot-schwarz: mit Kabel rot-schwarz von Stator verbinden
Kabel weiss-schwarz: mit Abstellknopf verbinden
Kabel orange: mit Zündspule verbinden
Kabel schwarz: mit Masse Zündspule verbinden

Kabel blau: limitiert Zündung auf ca. 5‘000 rpm. Tip: Schalter einbauen, dann kann damit die Endgeschwindigkeit gedrosselt werden.

Sie benötigen zusätzlich:

Spannungsregler (Art.Nr. 580120)
Glühlampen 12V
Abstellknopf (Art.Nr. 16601)
Zündkabel (Art.Nr. 16560)
Kerzenstecker (Art.Nr. 16551)
Zündkerze für Rennkits: Art.Nr. 16403 / 16404 / 16405 / 16416 164201 / 16421
Zündkerze für original Zylinder: Art.Nr. 16449 / 16410 / 16415

Zündeinstellung: Kolben in Position oberer Totpunkt stellen, roter Strich auf Rotor muss mit Einkerbung auf Stator übereinstimmen, Drehrichtung beachten. Sie können diese Zündung in eine digitale Zündung umrüsten indem Sie die mitgelieferte Zündbox durch das Eprom Art.Nr. 564200 ersetzen und die beiliegenen Instruktionen befolgen.
