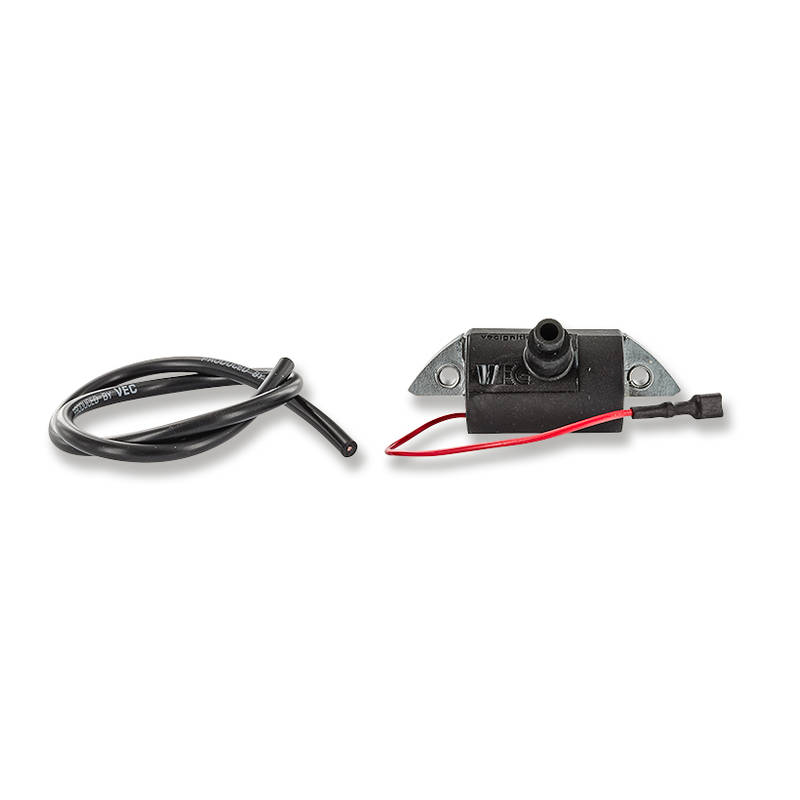

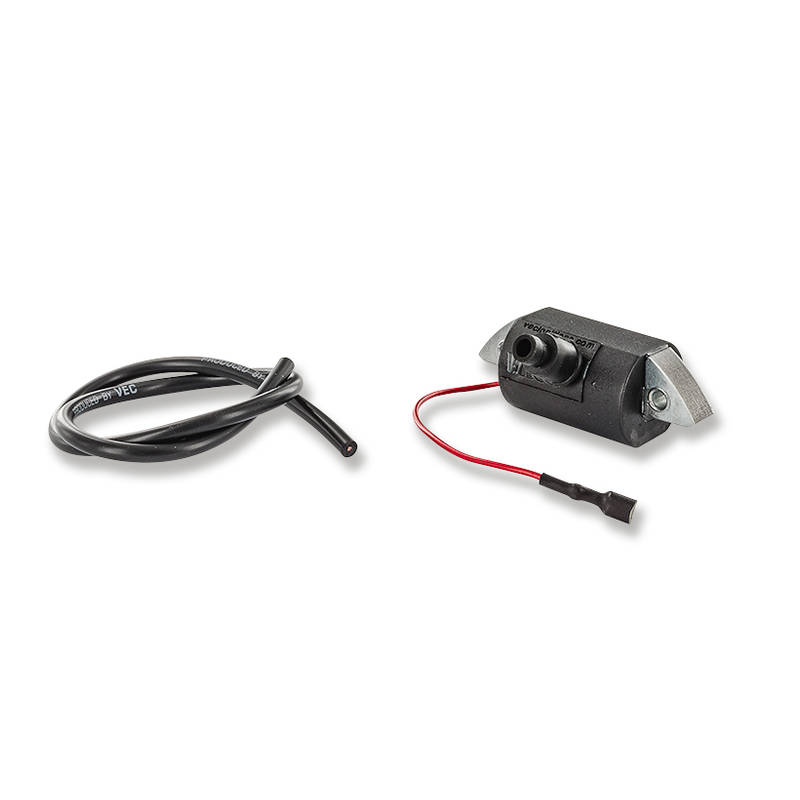

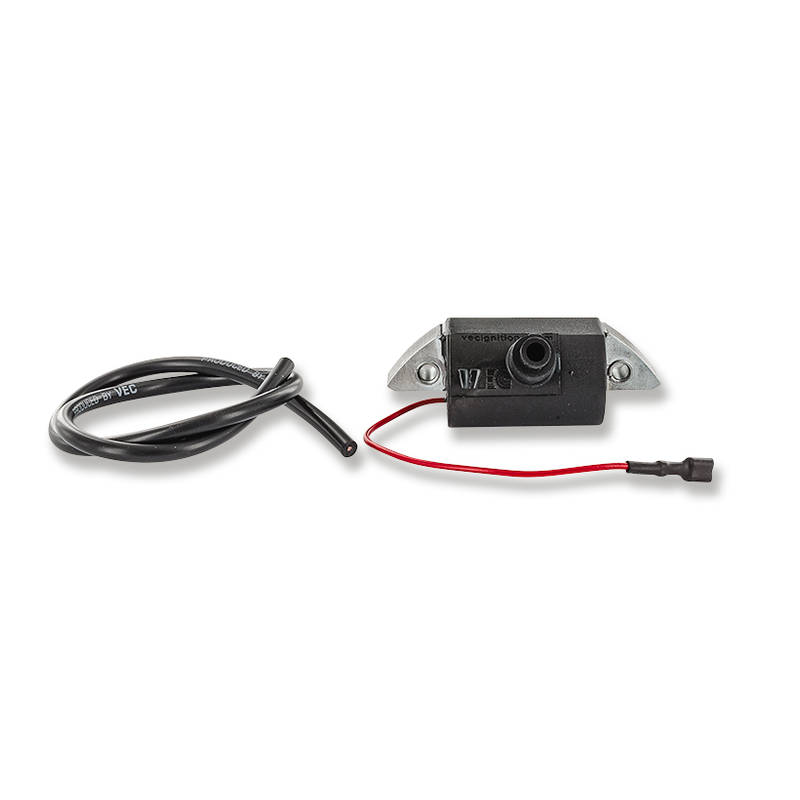

Diese elektronische Zündspule ersetzt die originale Zündspule, den Unterbrecher sowie den Kondensator. Sie passt auf Ducati und Bosch Zündungen, die an fast allen Puch und Sachs Mofas verbaut sind – Ein- wie auch bei Zweigänger – Automaten und auch handgeschaltene.
Das rote Kabel ist zu Verbinden mit dem Kurzschlusskabel (im Normalfall das schwarze Kabel)
Allgemein:

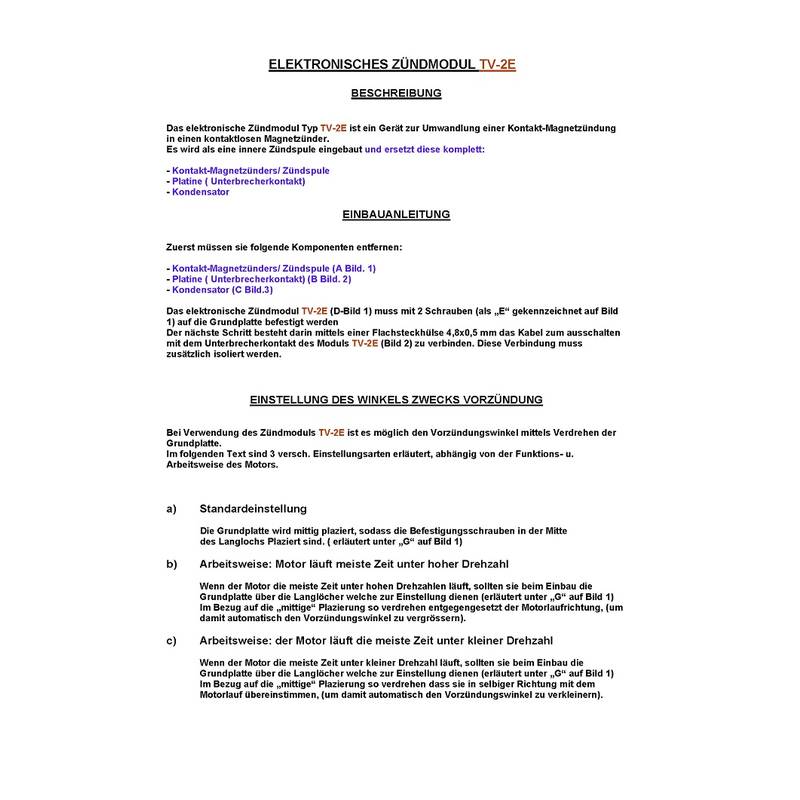

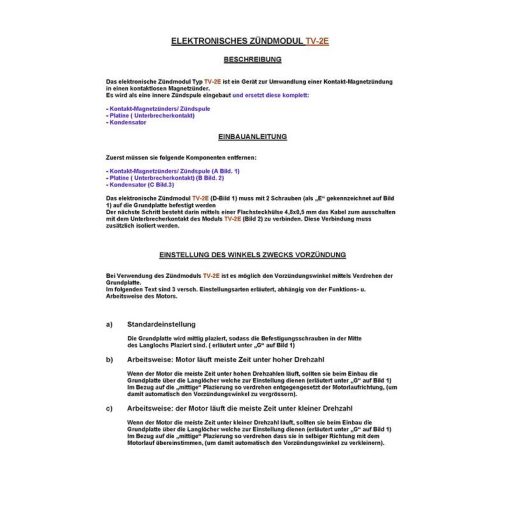

Das elektronische Zündmodul Typ TV-2E ist ein Gerät zur Umwandlung einer Kontakt-Magnetzündung in einen kontaktlosen Magnetzünder.

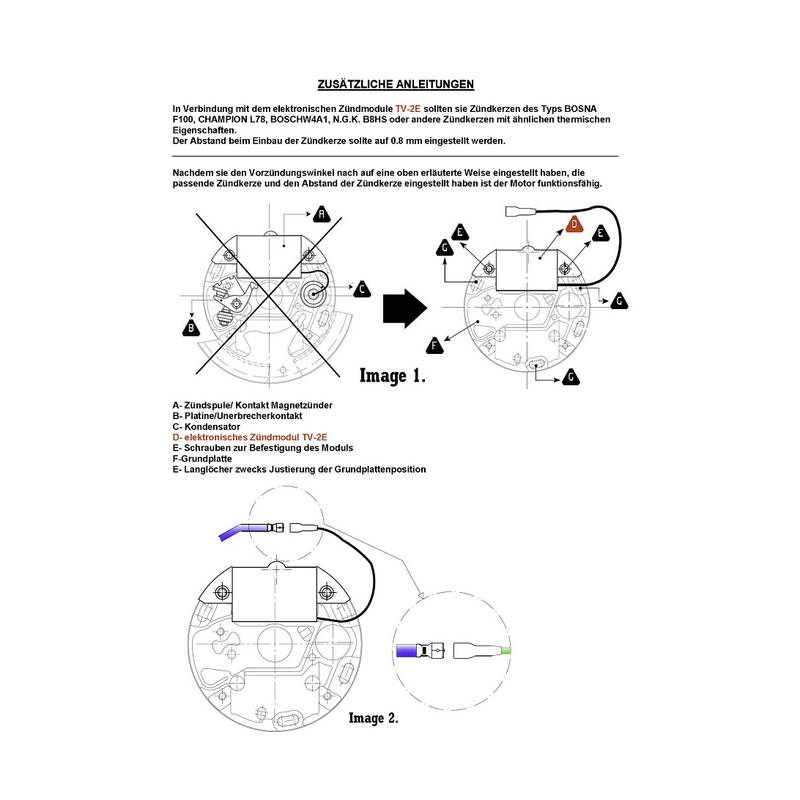

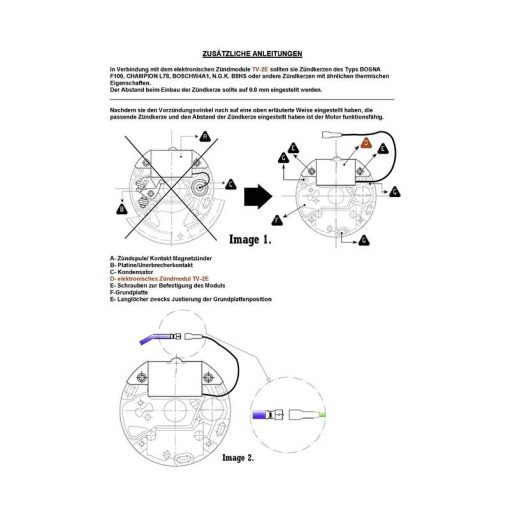

Es wird als eine innere Zündspule eingebaut und ersetzt diese komplett zusammen mit den Unterbrecherkontakten und dem Kondensator des Kontakt-Magnetzünders mit innerer Zündspule.
Das Zündmodul ist aus hochqualitativen Materialien bzw. Bauteilen weltbekannter Hersteller produziert. Lange Lebensdauer, sichere Funktionsweise, moderne und qualitative Produktion im Werk der Firma VEC Ignitions sind Eigenschaften dieses Moduls.
Der Typ TV-2E ist für den Einbau in verschiedene Typen von Motorrädern, Motorsägen, Motorhacken, Rasenmähern, Aussenbordmotoren und Wasserpumpen geeignet, welche einen Kontakt-Magnetzünder mit innerer Zündspule von BOSCH im Einsatz haben (Beispielsweise Motorsäge des Typs Stihl 070)
Der Typ TV-2E entspricht den Stihl OEM Zündmodul Nummern:
1106 404 3210
1106 404 3401
1106 400 2001
Sie entspricht von den Abmessungen her dem Ducati Typ: 043
und der der Bosch-Nummer: 2 204 211 043 (2204211043)
Auch für Tomos geeignet
Wichtiger Hinweis:
Es muss ein entstörter Kerzenstecker mit mindestens 5 kOhm Widerstand verwendet werden. Wir empfehlen den Kerzenstecker NGK LB05F mit der Artikelnummer 016551 oder LB10F (Art. 686908).
Falls trotzdem die Beru, Merit oder andere Kerzenstecker ohne ensprechenden Widerstand eingesetzt werden, sollte die Kerze zwingend entstört sein. Allenfalls kann es zu Zündaussetzern oder einem Defekt der VEC Zündung führen.
Technische Daten:
– Spannung der Sekundärspule grösser als 17kV
– Sehr schneller Aufbau der Sekundärspannung
– Start-Drehzahl 400 U/min
– Maximale Drehzahl 10000 U/min
– Temperaturbereich -40°C bis +100°C
