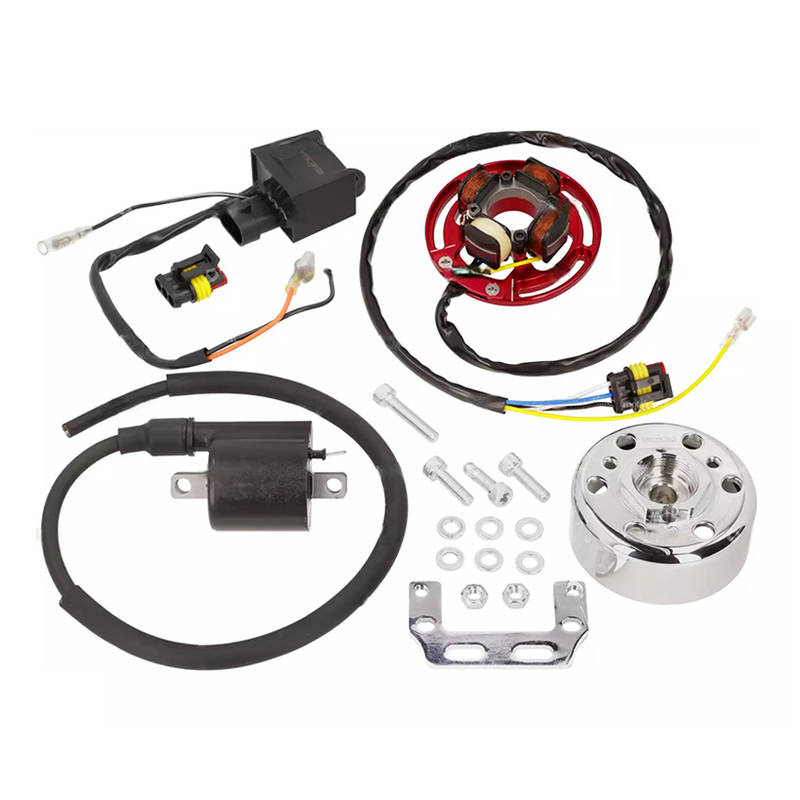

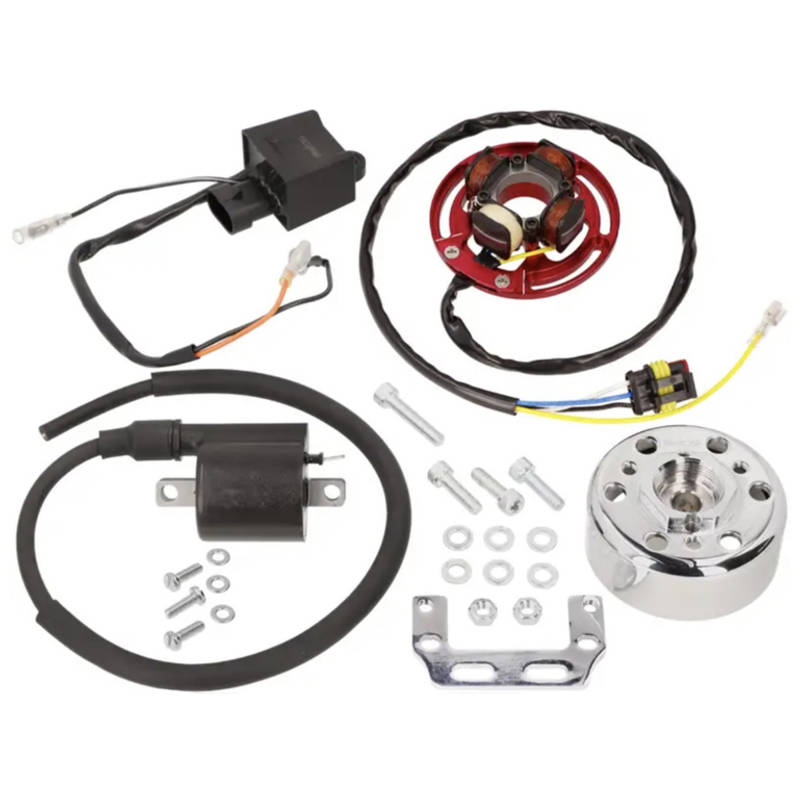

swiing® ingenious EVO Rennzündung 12 V mit Licht, 60 W

Die swiing® ingenious EVO Rennzündung mit Licht (12 Volt & 60 Watt) ist passend zu links- und rechtsdrehenden Motoren mit 1:5 Schwungradkonus & 90 mm Zündplatten.

Folgende Spezialitäten zeichnen diese Zündung aus:

Ab Werk mehr Schwungmasse als HPI-Zündungen, somit ruhigerer Motor-Leerlauf (382 Gramm)

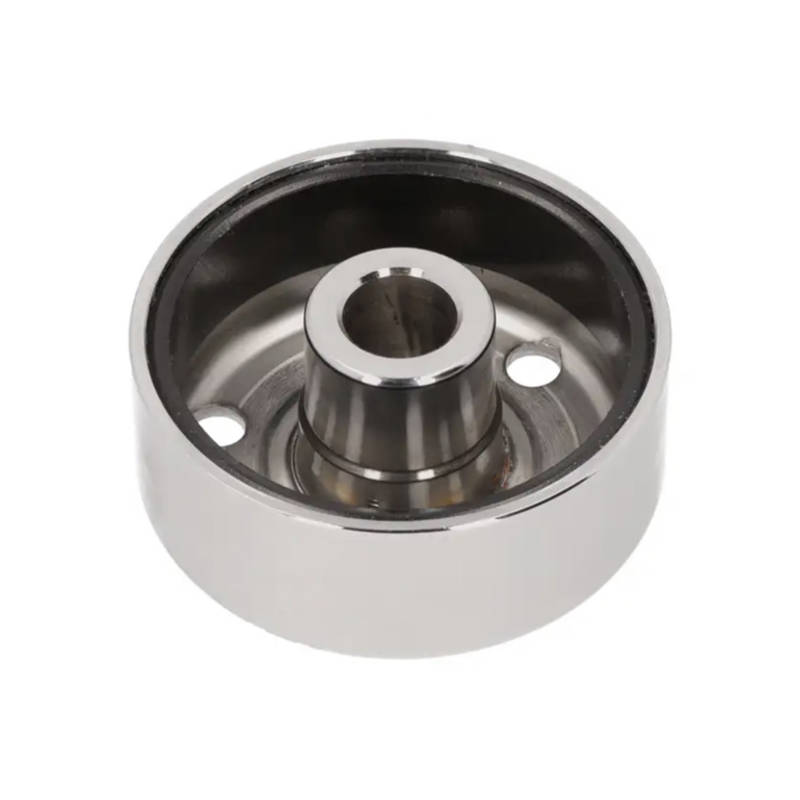

fein gewuchtetes Schwungrad für weniger Vibrationen
Abzugsgewinde mit normaler M26x1.5 mm Steigung, es können somit normale Bosch/Ducati Schwungradabzieher verwendet werden
Kinderleichte Einstellung des Zündzeitpunktes

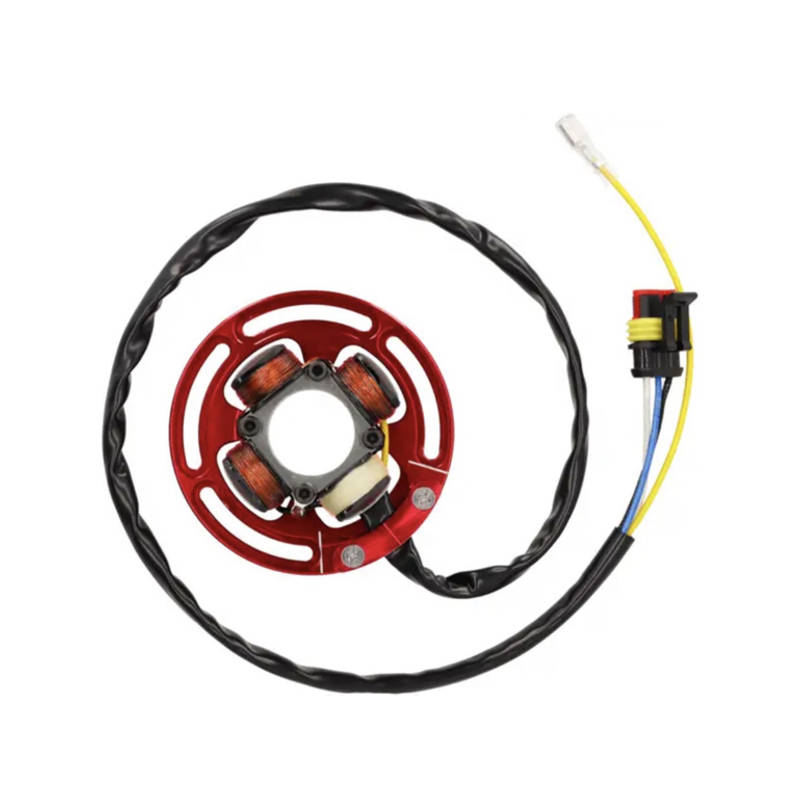

Der Stator wurde für starke Hitzebelastungen ausgelegt, keine Ausfälle mehr durch Überhitzung
Optimierte Zündkurve (Verstellung 12° – 14°)
Lichtspannung: 12 Volt
Lichtleistung: 60 Watt
Ø aussen Schwungrad: 75 mm
Konus Schwungrad: Verhältnis 1:5 (Standard bei Puch & Sachs Kurbelwellen)

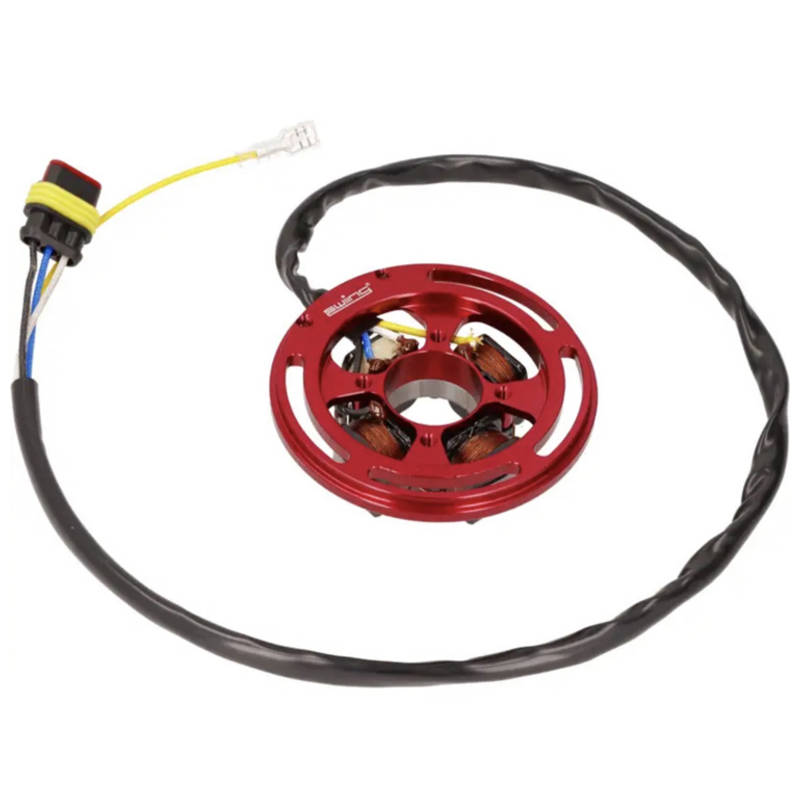

Ø aussen Statorplatte: 90 mm

Die Zündung ist kompatibel mit Seilzugstartern und Lüfterrädern, welche auch zur HPI passen.

Montagehinweise:

Rechtsdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 11 Uhr (links vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.

Linksdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 13 Uhr (rechts vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.

Anzugsdrehmoment Schwungrad: 37 – 39 Nm (keine Keilnut vorhanden)
Die CDI und Zündspule muss zwingend mit guter Masse (Erdung) versorgt werden, andernfalls können diese innert Kürze beschädigt werden.
Das Lichtsystem sollte zusätzlich mit einem 12 V Spannungsregler ausgestattet werden.
Korrekte Pinnung des Superseal-Steckers:

1 = schwarz
2 = blau
3 = weiss

Achtung: Die Zündkomponenten Stator, Rotor, CDI und Zündspule sind nicht mit Teilen der HPI Zündung kompatibel!
