Innenrotorzündung MVT Sachs 502 116mm 12V mit Licht / mit Drehzahlbegrenzer.

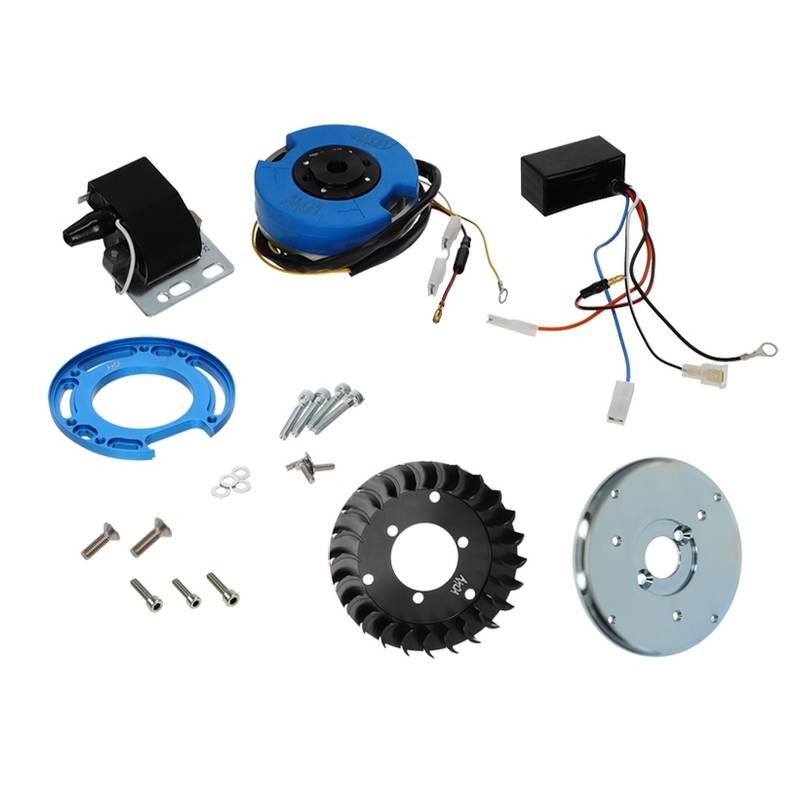

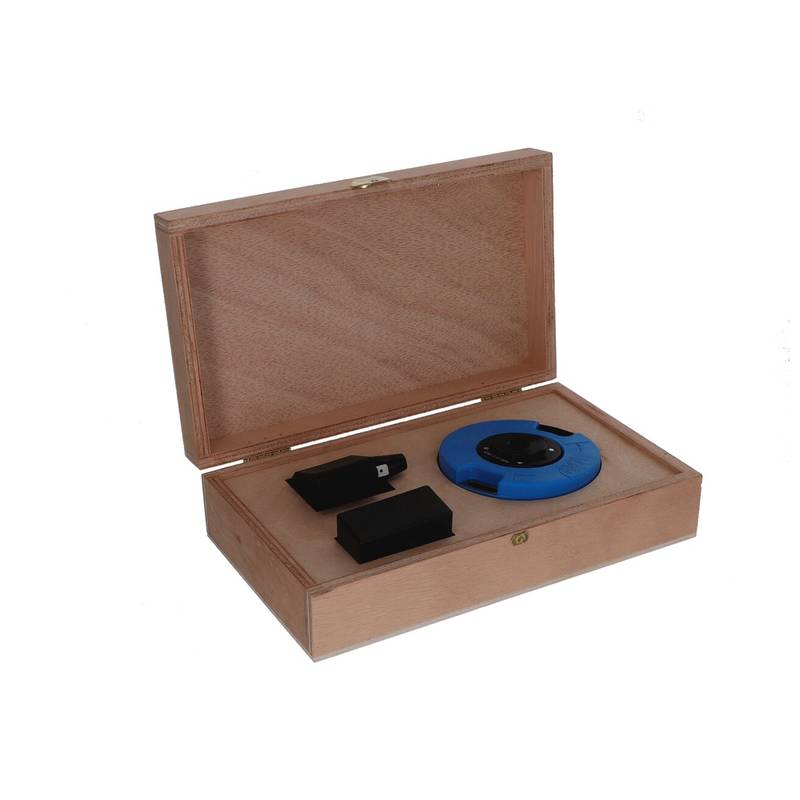

Das Set enthällt:

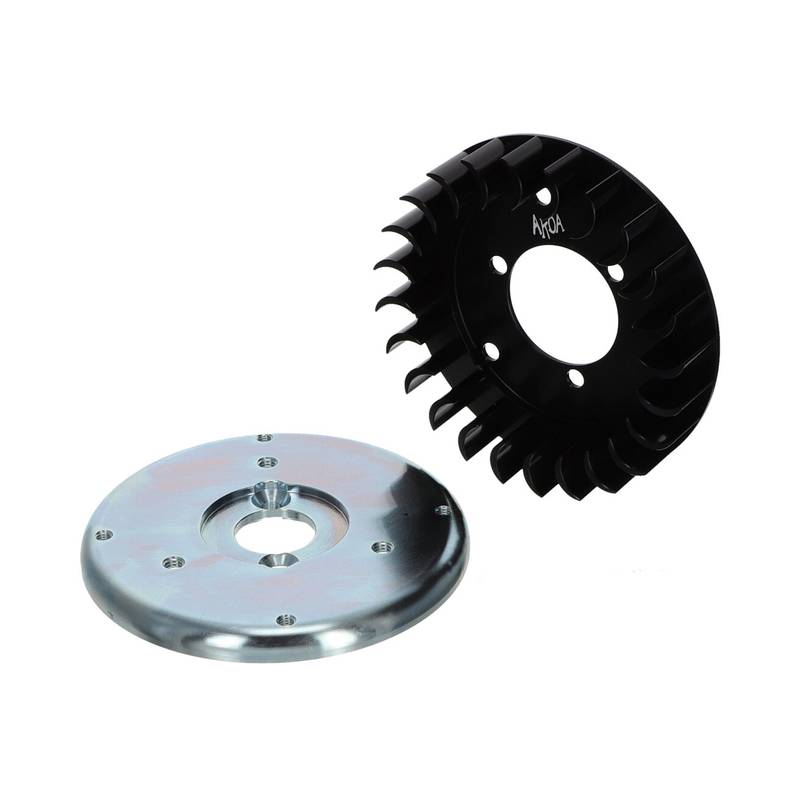

Lüfterrad CNC

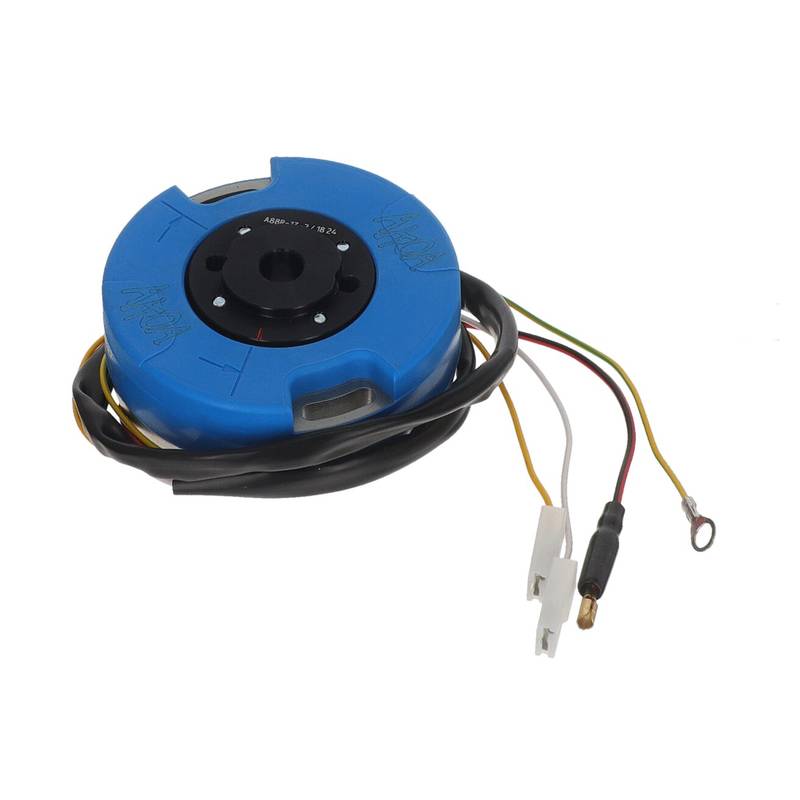

MVT Zündung komplett
Spannunsregler 12V
Schwungscheibe / Adapter Lüfterrad
Achtung: Zündung passt ausschliesslich auf Modelle mit 116,4 mm Polrad.

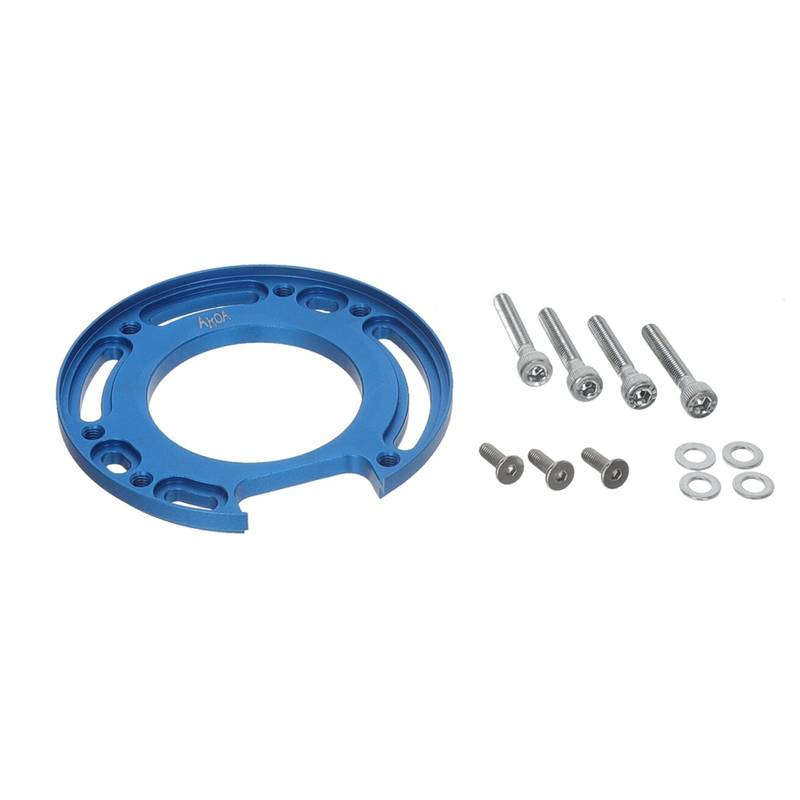

Für die Montage an Sachs 502, 50/2, 50/3 Motoren müssen die Bohrungen in der Grundplatte leicht erweitert werden.
Bei Montage dieser Zündung müssen die 6V Birnen der Beleuchtung unbedingt gegen 12V ausgetauscht werden. Es wird ein Spannungsregler Art.Nr. 580120 benötigt.
Anschschluss-Anleitung
Kabel aus Stator:
Kabel rot-schwarz:
Mit CDI Kabel rot-schwarz verbinden
Kabel gelb-grün:
Mit Masse verbinden
Kabel gelb:
Lichtstrom ungeregelt 0-25V. An 1. Stecker des Spannungsreglers Art.Nr. 580120 anhängen.
Kabel weiss:
Ladestrom ungeregelt 0-25 V. An 3. Stecker des Spannungsreglers 580120 anhängen (wird nur für Fahrzeuge mit Batterie benötigt.) Der Licht- und Ladestrom dürfen zusammen 55 W nicht übersteigen.
Kabel aus CDI:
Kabel rot-schwarz: mit Kabel rot-schwarz von Stator verbinden.
Kabel weiss-schwarz: mit Abstellknopf verbinden.
Kabel orange: mit Zündspule verbinden.
Kabel schwarz: mit Masse Zündspule verbinden.
Kabel blau: limitiert Zündung auf ca. 5`000 rpm. Tip: Schalter einbauen, dann kann damit die Endgeschwindigkeit gedrosselt werden.
Spannungsregler 580120:
Pin 1 = Kabel gelb vom Stator
Pin 2 = Massekabel auf Rahmen legen
Pin 3 = Kabel weiss von Stator (ACHTUNG: siehe Hinweis oben!)
Pin 4 = Fahrzeugbeleuchtung (geregelter Strom für Beleuchtung)
Dazubestellen:
Spannungsregler (Art.Nr. 580120)
Glühbirnen 12V
Abstellknopf (Art.Nr. 16601)
Zündkabel (Art.Nr. 16560)
Kerzenstecker (Art.Nr. 686850)
Zündkerze für Rennkits: Art.Nr. 16403 / 16404 / 16405 / 16416 16201 / 16421
Zündkerze für original Zylinder: Art.Nr. 16449 / 16410 / 16415
Zündeinstellung: Kolben in Position oberer Totpunkt (OT) stellen, roter Strich auf Rotor muss mit Einkerbung auf Stator übereinstimmen, Drehrichtung beachten.
Sie können diese Zündung in eine digitale Zündung umrüsten indem Sie die mitgelieferte Zündbox durch das Eprom Art.Nr. 564200 ersetzen und die beiliegenen Instruktionen befolgen.
